Для проводки в квартире используют медный кабель ВВГнг-LS — он не распространяет горение и мало дымит. Сечение подбирают под нагрузку: на освещение обычно 1,5 мм², на розеточные группы — 2,5 мм², на варочную панель — 6 мм² с автоматом на 32 А. Плиту, духовку, стиральную и посудомоечную машины, кондиционер и бойлер подключают отдельными линиями, а щиток собирают с дифавтоматами. Розеток делают с запасом: на кухне минимум 8–10 точек. Прокладывают всё это до штукатурки.
Какой кабель
- Медь, а не алюминий. Медные жилы надёжнее в контактах и выдерживают большую нагрузку при том же сечении. Алюминий — главная проблема старых домов: см. когда проводку менять обязательно.
- ВВГнг-LS. «нг» — не распространяет горение, «LS» — низкое дымо- и газовыделение. Для квартиры это стандарт.
- Трёхжильный — с защитным проводником для заземления. Без него дифавтоматы и УЗО работают хуже, а корпус стиральной машины может оказаться под напряжением.
Какое сечение для чего
| Линия | Обычное сечение меди | Автомат |
|---|---|---|
| Освещение | 1,5 мм² | 10 А |
| Розеточные группы | 2,5 мм² | 16 А |
| Варочная панель | 6 мм² | 32 А |
| Духовой шкаф, стиральная, посудомоечная, бойлер, кондиционер | 2,5 мм², отдельная линия на прибор | 16 А |
Это типовые значения. Точное сечение и номинал автомата считают по мощности конкретных приборов, длине линии и способу прокладки — по ПУЭ. Автомат защищает кабель, поэтому его номинал подбирают под сечение, а не «побольше, чтобы не выбивало».
Щиток: что в нём должно быть
- Вводной автомат — отключает всю квартиру.
- Дифавтоматы или связка автомат + УЗО на линии: защищают и от перегрузки, и от утечки тока. Обязательно — на ванную, розетки кухни, стиральную машину.
- Отдельные автоматы на свет, группы розеток и каждый мощный прибор.
- Подписи у каждого автомата — чтобы через год знать, что отключаешь.
Щиток собирают с запасом мест: в квартире почти всегда потом добавляется кондиционер или тёплый пол.
Сколько розеток нужно
| Помещение | Где нужны розетки |
|---|---|
| Кухня | холодильник, варочная панель, духовка, вытяжка, посудомоечная машина, микроволновка, 2–3 над столешницей для чайника и мелкой техники — минимум 8–10 точек |
| Спальня | по 1–2 у каждой стороны кровати, у туалетного столика, под телевизор и кондиционер |
| Гостиная | блок у телевизора (ТВ, приставка, роутер, колонка), у дивана, под торшер, под пылесос |
| Рабочее место | блок у стола: компьютер, монитор, лампа, зарядки |
| Прихожая и коридор | под пылесос, сушилку для обуви, зарядку |
| Ванная | стиральная машина (отдельная линия), фен и бритва — влагозащищённые розетки вне зоны брызг, через УЗО |
Розетки ставят под конкретную мебель, поэтому схему рисуют по расстановке: за шкафом розетка не нужна, а у рабочей зоны кухни их всегда мало. Удобнее всего это решить в дизайн-проекте: схема электрики и освещения входит в его документы.
Электрика — до штукатурки

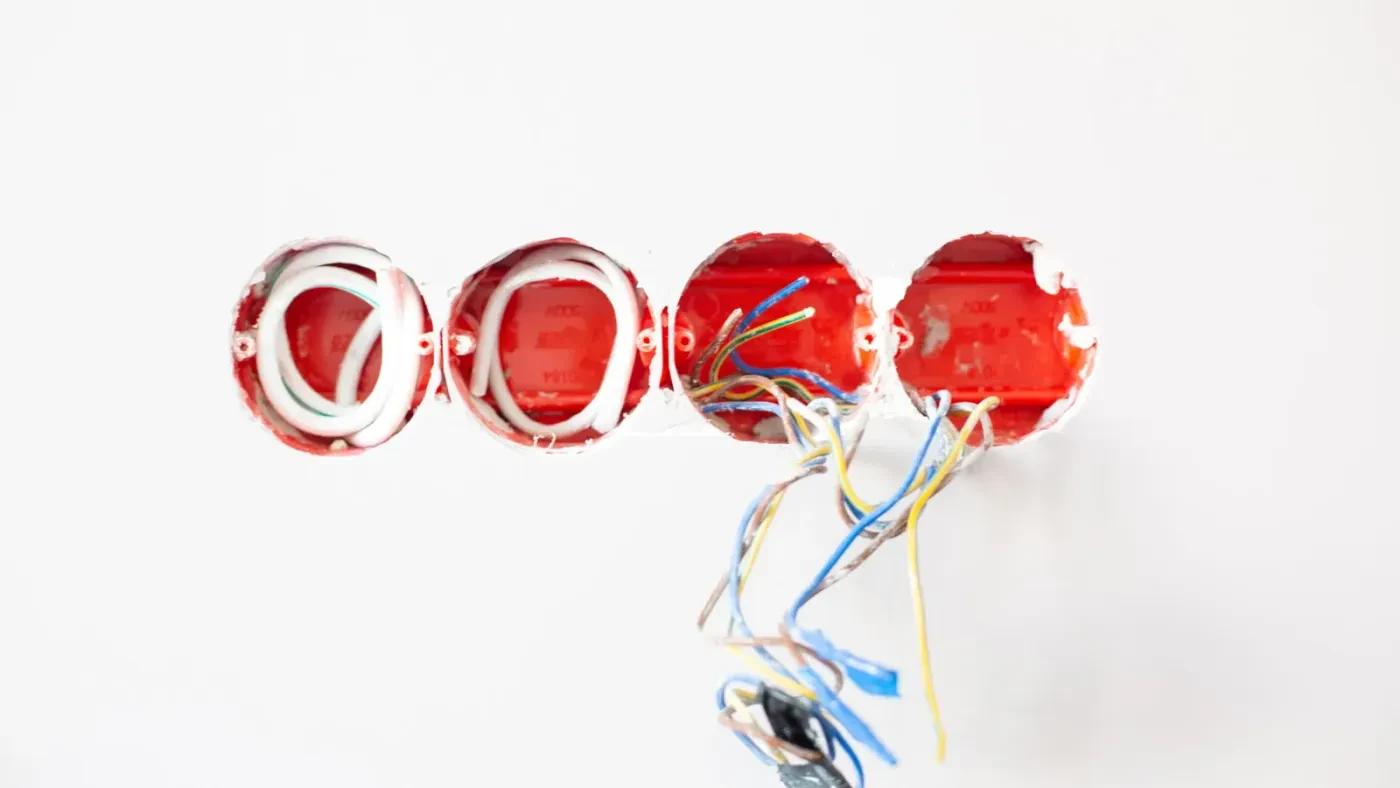

Проводку прокладывают на черновом этапе: сначала перегородки, потом штробы и кабель, затем штукатурка. Если сделать наоборот, придётся штробить готовые стены и заново их выравнивать. Кабель ведут строго по вертикалям и горизонталям, а трассы фотографируют до закрытия — потом видно, где нельзя сверлить. Проводку под светильники натяжного потолка тоже закладывают заранее — см. светильники для натяжного потолка.
Сколько стоит
Электромонтаж у нас — от 500 ₽ за точку. Замену проводки целиком считаем по количеству точек, материалу стен и щитку после осмотра. Точную смету считаем по количеству точек и материалу стен после осмотра. Подробнее — на странице электрик в Стерлитамаке.
